重點用能單位能耗在線監測分析系統

　　目前，在我國國民經濟所有的能耗中，工業企業能耗量占比最大，這也是企業成本的重要組合部分，占據總能耗的70%以上。高能耗，不僅阻礙了我國經濟的可持續發展，節能減排，還影響了企業的市場競爭力。2021年國家響應“雙碳”（碳達峰、碳中和），要求企業能耗監測和降耗，成為企業、社會高質量發展的必然選擇。

　　能耗在線監測系統，是一套以節能降耗為核心目的的能源在線監測與分析管理系統，主要是通過對重點用能單位的節能設備、主要工藝設備、主要耗能設備的能耗和工況進行全面監測、診斷與分析，然后采用設備節能、工藝優化節能、管理策略優化節能等多種手段相結合的方式，為重點用能單位提供適應用戶生產線工藝工況差異化特點的系統節能產品、節能策略方案、節能管理與服務平臺，進而構建“企業(集團)能源管控中心”，為重點用能單位經濟用能、合理用能提供產品、技術、策略、方法和信息支持，使重點用能單位整個生產線實現節能5%-30%。

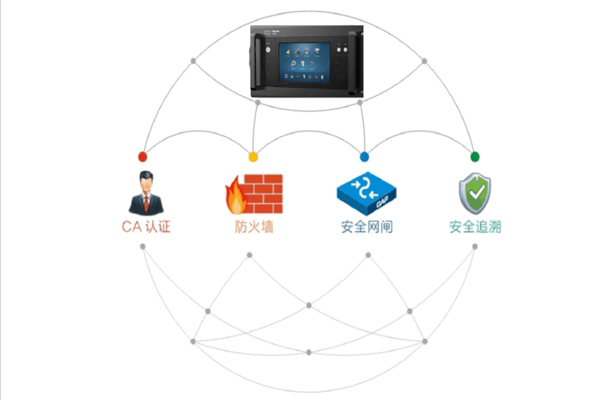

　　能耗在線監測系統企業端主要有三部分組成：采集模塊、安全隔離網閘模塊和業務模塊。其中采集模塊和業務模塊均為單獨立主機，安全隔離網閘模塊為獨立雙主機“2+1”架構，實現物理隔離。硬件能夠達到電信級別設備的穩定性，能夠保證365天全年24小時不停機運行。

　　系統的主要功能有：

　　一、數據采集。采集各項能源數據，實現對企業運行數據的實時監視、報警、分析、計算、統計等功能。

　　二、報警和日志。系統可以提供面向安全和能耗異常的報警和日志的查詢。例如主輔關聯設備運行異常及處理的記錄，幫助用戶規范管理、督促考核或通過增加控制策略優化工藝控制來減少能源浪費。

　　三、能源實時監控。能源實時監控是對企業電、氣、水等各種能源介質在購入存儲、加工轉換、輸送分配和終端使用過程中進行集中的監視、測量、控制和管理，并根據報警信息處理給出合理的調度操作建議和應急預案，確保能源介質在各個環節的安全性和可用性。

　　四、能耗設備管理。對重點的能耗設備進行管理，包括：設備參數管理、設備維護管理、設備故障管理等。建立健全設備的電子檔案，便于進行設備檢修、維護保養等工作，以達到保障設備穩定運行、延長設備使用壽命的目的。

　　五、能源質量分析。通過一定的檢驗手段，例如質量統計分析、質量跟蹤、趨勢評估、越線警告、能源質量報告、交互式的質量數據查詢工作等，對外供的水、電、氣等各種能源介質進行質量控制，平衡能源介質品質與產品成本的矛盾。

　　六、能耗分析。通過報表的形式，將能源數據按區域、部門、車間、工序、班次、時間等方式進行統計，實現能源數據的橫向、縱向?qū)Ρ确治?。通過多層面的對比分析發現能源浪費的漏洞、挖掘能效提升的空間，以報表分析的結果為指導，采取優化用能的時間和結構、淘汰落后的能耗設備、能耗設備與節能設備運行參數的自尋優、作業人員的節能操作培訓、加強用能過程的管控、滿足生產要求為前提的工藝參數微調等措施實現節能降耗。

　　七、事件記錄。記錄指定事件發生時前后十分鐘關聯設備關聯參數的數據與曲線，這也是最重要的一點?？梢酝ㄟ^事故記錄功能追溯事故原因，采取有效措施解決潛在隱患，避免同類故障的再次發生。

　　八、損耗分析：系統中嵌入變壓器損耗計算、線路損耗計算方法，計算實時損耗、歷史損耗以及模擬損耗。

　　九、能耗預測。根據上一年度、上一月度的能耗數據、單耗數據、產量數據，結合本年度、月度的能耗計劃、單耗指標、產量計劃和本年度已進行的月份、本月度已進行的日期的能耗數據，對本年度剩余的月份、本月度剩余的日期的能耗、單耗進行預測。預測數據與計劃數據產生較大偏差時及時提醒。

　　十、節能驗證。該功能用于企業進行所采取的節能措施的節能效果的統計，選擇所進行節能改造的對象(區域、設備)，再選擇改造前后相同的兩個時間段，可統計出這兩個時間段的能耗數據，并進行對比計算節能量與節能率。

　　以上十項功能，是能耗在線監測系統的主要功能，如今能源危機日益險峻，能源短缺也已經成為制約過敏經濟持續發展的重要因素能源，而隨著能源價格的不斷上漲，這也成為了制約企業發展的重要因素。通過安裝在重點用能單位的能耗在線檢測企業端系統，實現每日向國家和省級能耗監測平臺按時上報能耗相關日度和月度數據。數據來源設計管理系統，工業控制系統，智能儀表等等，通過不同協議采集上述系統以及儀表中的數據，使得用能單位的大部分能源消費數據實現了在線上傳，有效的保障了數據上傳的連續性和完整性。
