SLAM技術框架

    通過《SLAM初識》，我們對SLAM有了個粗淺的認識，我們知道SLAM可以一邊建圖一邊定位，還可以用建立好的地圖進行導航。

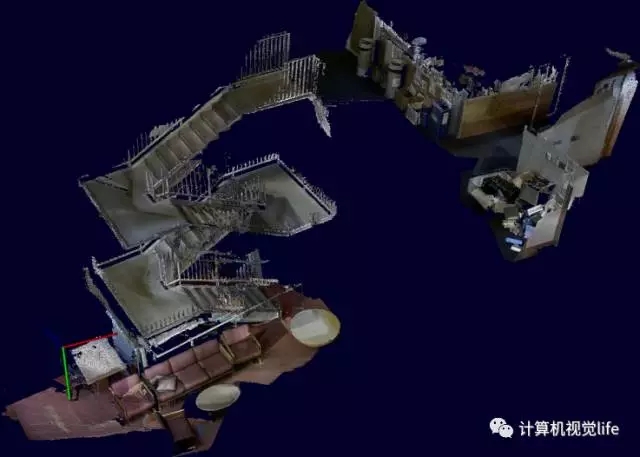

    有同學問現在手機上的百度/高德/騰訊等地圖類App不就可以做到嗎，為什么還需要SLAM？這里解釋一下：目前地圖類App在室外定位、導航方面確實做的很不錯，而且衍生出很多基于地理位置的游戲、社交、生活類應用。這是因?yàn)榈貓D類App背后使用的是GPS技術，據說美國軍用GPS精度可以達到厘米級定位精度，而開放給大眾使用的民用GPS也可以達到米級的定位精度。但是，GPS只能在室外使用！而要想解決建筑物內、洞穴、海底等在GPS失效地域的定位、建圖、姿態估計、路徑規劃，目前最有效的就是SLAM技術。下面這個視頻描述的是美國賓夕法尼亞大學的Vijay Kumar教授的團隊在幾年前的工作，展示了搭載SLAM技術的無人機是如何快速的對復雜建筑物內部建圖的。

搭載SLAM技術的無人機室內建圖

    最早的SLAM雛形是在軍事（核潛艇的海底定位）上的應用，主要傳感器是軍用雷達。SLAM技術發展到如今已經幾十年，目前以激光雷達作為主傳感器的SLAM技術比較穩定、可靠，仍然是主流的技術方案。但隨著最近幾年計算機視覺技術的快速發展，SLAM技術越來越多的應用于家用機器人、無人機、AR設備，基于視覺的Visual SLAM（簡稱VSLAM）逐漸開始嶄露頭角。

VSLAM技術架構

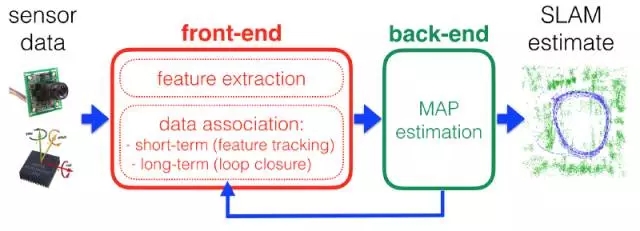

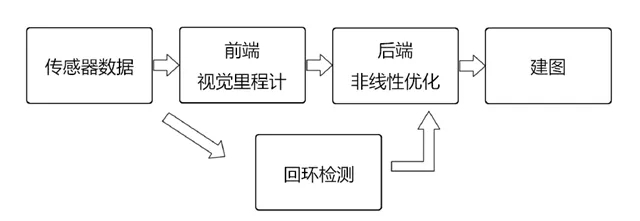

    本文主要介紹目前非常熱門的VSLAM的技術框架，未來會有非常好的前景。VSLAM的技術框架如下，主要包括傳感器數據預處理、前端、后端、回環檢測、建圖。

    1、傳感器數據

    傳感器數據預處理。這里的傳感器包括攝像頭、慣性測量單元（Inertial measurement unit，簡稱IMU）等，涉及傳感器選型、標定、多傳感器數據同步等技術。

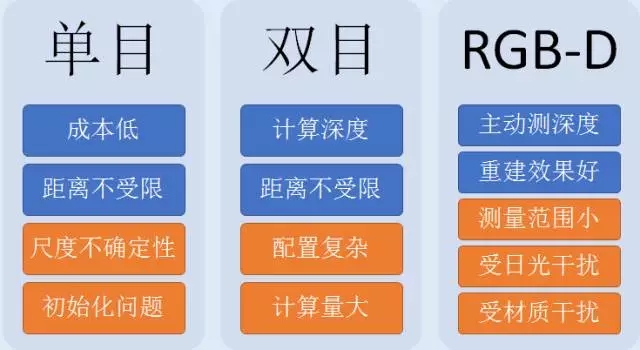

不同類型視覺傳感器的對比

    2、前端

    又稱為視覺里程計（visual odometry，簡稱VO）。主要是研究如何根據相鄰幀圖像定量估算幀間相機的運動。通過把相鄰幀的運動軌跡串起來，就構成了相機載體（如機器人）的運動軌跡，解決了定位的問題。然后根據估算的每個時刻相機的位置，計算出各像素的空間點的位置，就得到了地圖。

    VSLAM中，前端主要涉及計算機視覺相關的算法。典型做法一般是：首先提取每幀圖像特征點，對相鄰幀進行特征點粗匹配，然后利用RANSAC（隨機抽樣一致）算法去除不合理的匹配對，然后得到位置和姿態信息。整個過程涉及到特征提取、特征匹配、對極幾何、PnP、剛體運動、李代數等多視圖幾何知識。

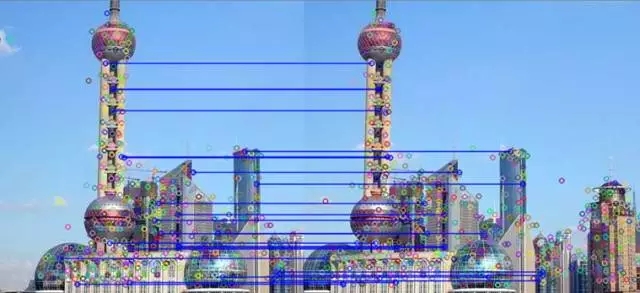

相鄰圖像特征點匹配

    前面說視覺里程計只計算相鄰幀的運動，進行局部估計，這會不可避免的出現累積漂移，這是因?yàn)槊看喂烙?jì)兩個圖像間的運動時都有一定的誤差，經過相鄰幀多次傳遞，前面的誤差會逐漸累積，軌跡漂移的越來越厲害。

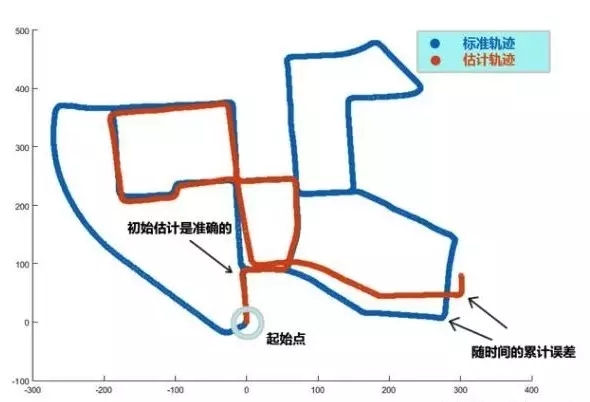

軌跡漂移現象

    解決軌跡漂移的方法有兩個：后端優化、回環檢測。

    3、后端

    主要是對前端的結果進行優化，得到最優的位姿估計。主要有兩種方法：

    一種是基于濾波理論的優化，主要有 EKF, PF, RBPF, UKF等方法，其中EKF（擴展卡爾曼濾波）在早期是主流的方法。它的思路是將狀態估計模型線性化，并用高斯分布近似其噪聲，然后按照卡爾曼濾波進行預測來更新。但是實際上，這種對噪聲的高斯分布大部分情況下是不成立的，此外，線性化過程中丟失了高階項。

    另一種就是非線性優化（圖優化）。它的基本思想是將優化的變量作為圖的節點，誤差項作為圖的邊，在給定初值后，就可以迭代優化更新。由于圖優化的稀疏性，可以在保證精度的同時，降低計算量。

    后端優化涉及到的數學知識比較多，具有較高的難度?？偟膩碚f，從狀態估計的角度來講，SLAM是一個非線性非高斯系統。因此傳統的濾波理論已經逐漸被拋棄，而圖優化已經成為主流方法。

    4、回環檢測

    主要目的是讓機器人能夠認識自己曾經去過的地方，從而解決位置隨時間漂移的問題。視覺回環檢測一般通過判斷圖像之間的相似性完成，這和我們?nèi)祟愑醚劬砼袛鄡蓚€(gè)相同的地點是一樣的道理。因?yàn)閳D像信息豐富，因此VSLAM在回環檢測中具有很大的優勢。

回環檢測效果

    當回環檢測成功后，就會建立現在的圖像和過去曾經見過圖像的對應關系，后端優化算法可以根據這些信息來重新調整軌跡和地圖，從而較大限度地消除累積誤差。

    5、建立地圖

    SLAM根據不同的傳感器類型和應用需求建立不同的地圖。常見的有2D柵格地圖、2D拓?fù)涞貓D、3D點云地圖等。

    比如前面提到過的掃地機器人，它只需要知道房屋內部的簡單二維地圖就可以了，不需要知道房屋到底有多高；它只需要知道哪里可以通過，哪里是障礙物，而不需要知道這個障礙物到底是什么，長什么樣子；因此目前大部分具有SLAM功能的掃地機器人幾乎都是采用廉價的消費級激光雷達方案，很少采用視覺SLAM方案（VSLAM也不夠穩定）。

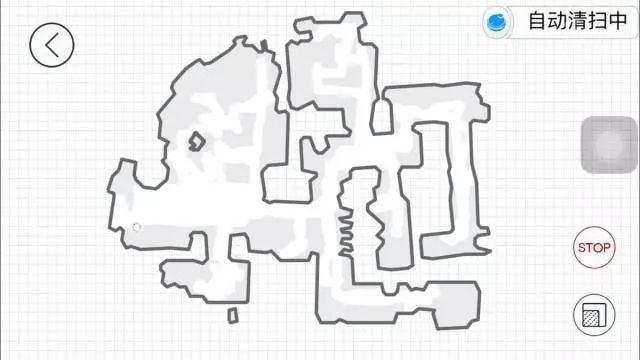

掃地機器人建立的2D地圖

    2D拓?fù)涞貓D更強調地圖元素之間的連通關系，而對較精確的位置要求不高，去掉了大量地圖的細節，是一種非常緊湊的地圖表達方式。如下所示：

2D拓?fù)涞貓D

    3D點云地圖在VSLAM中用的比較多，主要用于真實場景的視覺重建，重建的地圖非常直觀漂亮。但是點云地圖通常規模很大，比如一張VGA分辨率（640 x 480）的點云圖像，就會產生30萬個空間點，這會占據非常大的存儲空間，而且存在很多冗余信息。

3D點云地圖

總結

    前面介紹了VSLAM的典型技術框架。我們可以看到，將SLAM算法拆解后，用到的技術多是傳統的計算機視覺算法，尤其是多視角幾何相關知識。與當前大熱的深度學習“黑箱模型”不同，SLAM的各個環節基本都是白箱，能夠解釋得非常清楚。但SLAM算法并不是上述各種算法的簡單疊加，而是一個需要相互折中、密切配合的復雜系統工程。
